オイルチャージ機の製作例、ガン、スタンプユニットの製作例
3.製作例(装置、ガン、スタンプユニット)

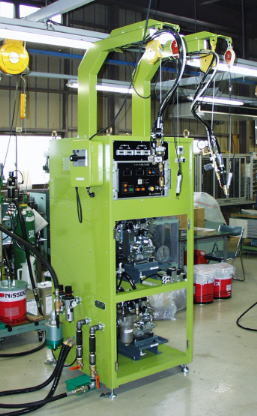

オプション仕様例 1
予備タンク、真空引きユニット付き
● 一般に、マシンサイクルはオイルのチャージ時間よりかなり長いです。
● 一般に、マシンサイクルはオイルのチャージ時間よりかなり長いです。
その間に、予備タンクにオイルを充分に貯めて吐出します。

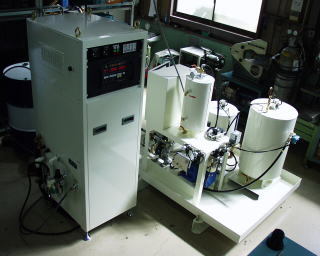

オプション仕様例 2
予備タンク付
オプション仕様例 3
□ 2系列のオイル切り替え
注油ガン、配管、定量CYLの全てが別系統になっており、オイルが混合することはありません。
注油ガン、配管、定量CYLの全てが別系統になっており、オイルが混合することはありません。

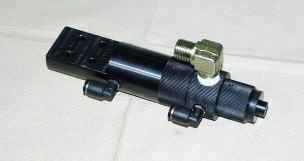

◆ 注入ガン 1
手動操作用
◆ 注入ガン 2
手動操作用
◆ 注入ガン 3
手動操作用

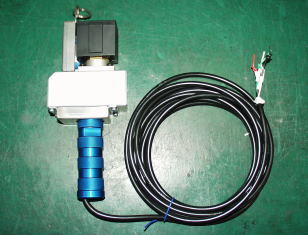

◆ 注入ガン 4
自動注入ヘッド
◆ 注入ガン 5
自動注入ヘッド

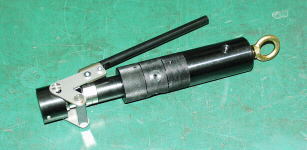

◆ 注入ガン 6
手動操作用
◆ 注入ガン 7
手動操作用
◆ 封入ガン 8
手動操作用(N2)

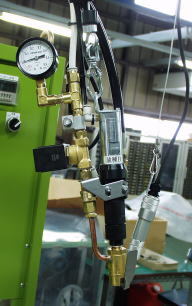

◆ スタンプユニット1
注油後、スタンプを押し区別します。

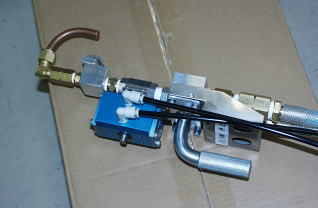

◆ スタンプユニット2
注油ガンにスタンプユニットを取り付けた例。注油後に「IN」のスタンプを自動的に押します。
