銅線カッター 【型式：COPA】
外観
国内特許取得 特許第5392947号
パンフレットダウンロード
特徴
冷蔵庫、洗濯機等のモータ・銅線コイルを切断する装置。
・切断時に、切り粉がでません。
・ニッパー方式のため、カット断面がきれいです。
・切断する高さはレーザー照射にて容易に位置決めできます。
・操作は簡単で、安全性が高いです。
・切断時に、切り粉がでません。
・ニッパー方式のため、カット断面がきれいです。
・切断する高さはレーザー照射にて容易に位置決めできます。
・操作は簡単で、安全性が高いです。
動画再生
一般仕様
| 電源 | AC200V 3相 |
| 消費電力量 | 2.5KVA |
| エアー源 | 0.4MPa以上 |
| 油圧源 | Max 15MPa |
| ワークサイズ | 内径Φ30～80相当 |
| 切断能力 | 約30秒 ※脱着を除く |
| ワーク脱着 | 人手で脱着します |
| ワーク保持 | 人手でハンドルを回し二方チャック |
| 安全対策 | エリアセンサー |
| 外観寸法 | 750(W) X 1,025(D) X 1,720(H) (mm) |
| 重量 | 約450Kg |

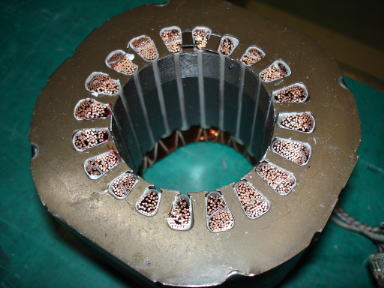

ステータの片側端面のコイルを切断した状態

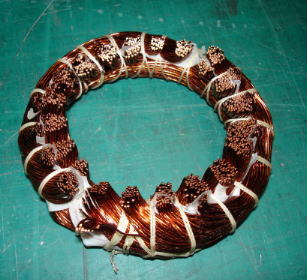

切断されたコイル端面

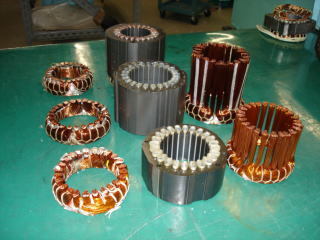

切断されたコイルと分離されたステータ
