 ブラケット・パイプ除去装置【型式:ACCA】


外観
ブラケット除去装置

パンフレットダウンロード
LinkIcon


  特徴

ブラケットで固定されているアキュームレータを除去する装置。

・色々なワークサイズに適合できるように設計されています。

・油圧シリンダを用いているため、充分な切断能力があります。

・ 除去されたブラケット類は、後部の移動式台車へ落下します。





動画再生



一般仕様
電源 AC200V  3相
消費電力量 2.5KVA
エアー源

未使用

油圧源 Max 15MPa
切断能力 約30秒
ワーク脱着 人手で脱着します
ワーク保持 上下のスプリング機構で保持
安全対策 エリアセンサー
外観寸法 930(W) X 1,069(D) X 2,160(H)  (mm)
重量 約730Kg

後部シューター
シュータは分離しており、シュータ内に落下したアキュームレータをそのまま移動できます。


図1

図2





図3

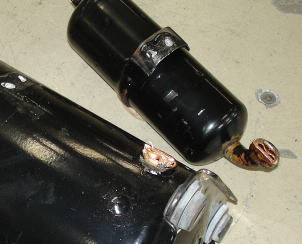

落下したアキュームレータ

図4


分離されたブラケットと切断された銅パイプ
※コンプレッサー(黒モーター)全解体工程はこちら
