 コンプレッサーシェル横切断装置(油圧式)【型式:SHEAA】(黒モータを横切断します)


外観
国内特許取得   特許第3427176号

シェルカッター


パンフレットダウンロード
LinkIcon


  特徴
1.レーザーで切断位置を決め、ロータリーシェルの場合は二段で自動切断するための仕様の有無を選択。

2.油圧チャック仕様(押しボタン)、手締めハンドル仕様の選択。

3.安全装置エリアセンサの有無を選択。

4.前面にシャッターを装備する仕様の有無選択。

1~4の組み合わせ仕様を自由に選択できます。
ただし、エリアセンサーとシャッターは共有できません。






動画再生
 ・円筒形(ロータリー)コンプレッサー切断


・楕円形(レシプロ)コンプレッサー切断


一般仕様
電源 AC200V  3相
消費電力量 6.0KVA
エアー源

未使用

油圧源 Max 7MPa
ワークサイズ 円筒(エアコン):約φ80~200mm
楕円(冷蔵庫):約80~250mm
切断能力 円筒:2カ所切断(1カ所約20秒)
楕円:20~120秒
ワーク脱着 人手で脱着します
ワーク保持 油圧による2方チャック
安全対策 エリアセンサー
外観寸法 1,180(W) X 2,000(D) X 1,708(H)  (mm)
重量 約1,400Kg


主な特徴

1.多種多様のコンプレッサーを切断 ※日本の家電コンプレッサー:97%カット(独自調査)

2.前面フルオープン・・ゆとりあるスペース(生産性向上)

3.油圧チャック・・コンプレッサーを確実に固定

(生産性向上)

4.自動切断終了・・他の作業ができる(人件費削減)

5.レーザー照射・・正確な切断位置特定、2段自動切断終了(人件費削減)

6.エリアセンサー・・作業者の安全性を確保(安全性向上)
7.バランサー・・作業者の安全性を確保 (安全性向上)

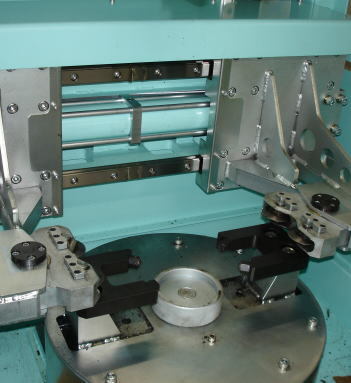

チャックと切断刃
図1

■チャック
・段取り替えで様々な大きさのシェルを切断できます。

■切断刃
・切断刃は消耗品となり、容易に交換できます。

※その他
・ 両手起動方式, エリアセンサー, 切断時のドアカバー、その他の安全装置の採用についてはお問合せください。


円筒(ロータリー型)シェルー切断前 ※エアコン等
図2

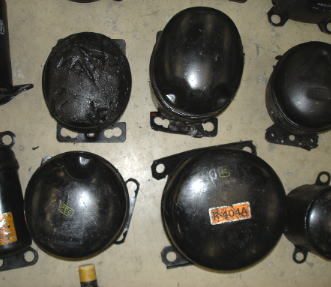

楕円(レシプロ型)シェルー切断前 ※冷蔵庫等
図3

円筒シェルー切断後
図4
楕円シェルー切断後
図5


楕円シェルーステーター取出し後
図6

※コンプレッサー(黒モーター)全解体工程はこちら
