 コンプレッサーシェル横切断装置(空圧式)【型式:SHEAC  】

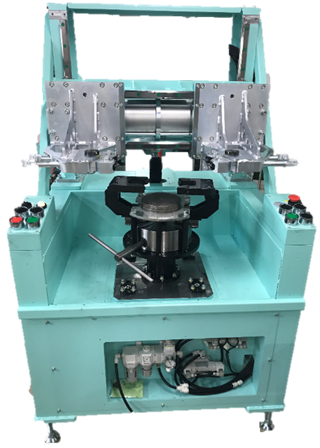

外観
空圧式シェルカッター

パンフレットダウンロード
LinkIcon


  特徴

切断処理に特化。機能を縮小化し大幅コストダウンを実現。

様々なワークサイズを切断可能とする。

専用刃にて塑性変形で切断するため切粉が出ません。

煙や熱の発生がありません。





動画再生
 ・円筒形(ロータリー)コンプレッサー切断


・楕円形(レシプロ)コンプレッサー切断


一般仕様
電源 AC200V  3相
消費電力量 2.0KVA
エアー源

0.4MPa以上

油圧源 未使用
ワークサイズ 円筒(エアコン):約φ80~280mm
楕円(冷蔵庫):約80~280mm
切断能力 円筒:2カ所切断(1カ所約20秒)
楕円:20~120秒
ワーク脱着 人手で脱着します
ワーク保持 人手でハンドルを回しクランプ
安全対策 無し ※オプションで対応可能
外観寸法 1,000(W) X 978(D) X 1,651(H)  (mm)
重量 約620Kg


円筒(ロータリー型)シェルー切断前 ※エアコン等
図1

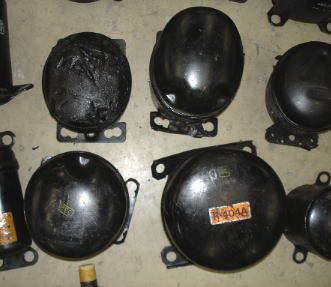

楕円(レシプロ型)シェルー切断前 ※冷蔵庫等
図2

円筒シェルー切断後
図3
楕円シェルー切断後
図4

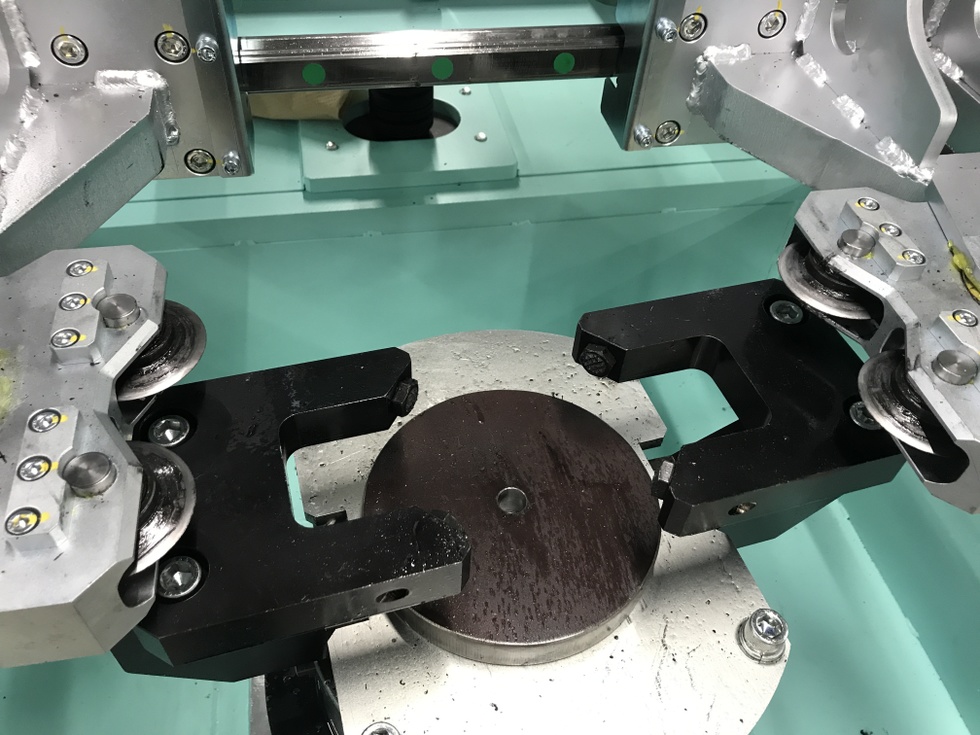

チャックと切断刃
図5

■チャック
・段取り替えで様々な大きさのシェルを切断できます。

■切断刃
・切断刃は消耗品となり、容易に交換できます。

※その他
・安全装置等の採用についてはお問合せください。

※コンプレッサー(黒モーター)全解体工程はこちら
