銅線引抜装置【型式:CODA】


外観
銅線引抜装置

パンフレットダウンロード
LinkIcon


  特徴
銅線コイルを引抜いてステータと銅線を分離する装置。

・ステータ上部の銅線を切断した後、本機にて銅線を回収します。

・引抜いた銅線は落下し、後部シューターから排出されます。

・クランプ部は、様々な形状に合うように設計されています。


動画再生


一般仕様
電源 AC200V  3相
消費電力量 0.5KVA
エアー源

0.4MPa以上

油圧源 未使用
ワークサイズ 外径Φ90~140相当
切断能力 約3秒 ※脱着を除く
ワーク脱着 人手で脱着します
ワーク保持 スプリングクランプ
安全対策 エリアセンサー
外観寸法 700(W) X 700(D) X 1,450(H) (mm)
重量 約250Kg

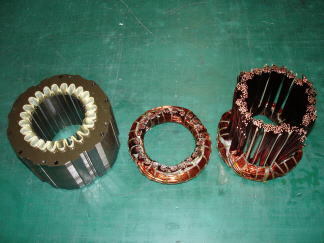

図1

銅線引き抜き直後の状態
※コンプレッサー(黒モーター)全解体工程はこちら
