治具の製作例
3.製作治具例

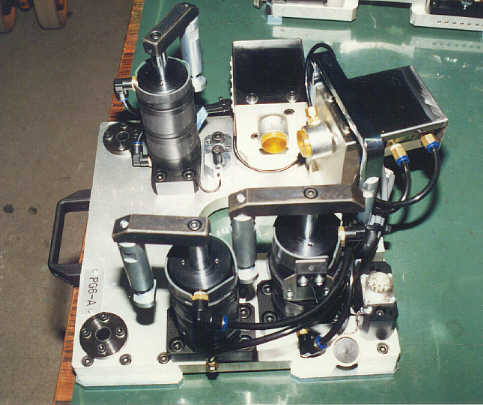

□ 2個取りパレット治具装着例 1
●自動車関係、家電関係などの生産設備においては、新製品が出るたび、またモデルチェンジをするたびに検査ワークを固定する測定治具を変えなくてはなりません。
● このような場合、パレット方式の治具を製作し、ワンタッチで交換できるようにしておくと大変便利であり、装置を効果的に使用することができます。
● 幾つもの機種に対応できる装置作りが可能です。
● このような場合、パレット方式の治具を製作し、ワンタッチで交換できるようにしておくと大変便利であり、装置を効果的に使用することができます。
● 幾つもの機種に対応できる装置作りが可能です。

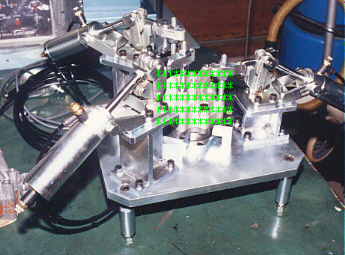

□ 2個取りパレット治具装着例 2
● 配線と配管もワンタッチで着脱可能です。

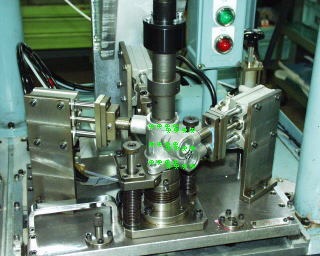

□ 水没兼用治具例
● 通常はエアリークテスト装置でリーク検査をしますが、NG判定の場合、水没テストに切り替え、リーク箇所の確認ができるように、水槽内に治具を設置した例です。
● このような場合、下に設置したタンクから水が上昇し、検査ワークを水没させ、その後、内部に加圧することで、不良箇所を特定することが出来ます。
● 多くの場合は、エアゾール式のシャボン、または石けん水を筆で塗るなどの方法で、不慮箇所を発見し、マーキングする方法が使われているようです。
● このような場合、下に設置したタンクから水が上昇し、検査ワークを水没させ、その後、内部に加圧することで、不良箇所を特定することが出来ます。
● 多くの場合は、エアゾール式のシャボン、または石けん水を筆で塗るなどの方法で、不慮箇所を発見し、マーキングする方法が使われているようです。

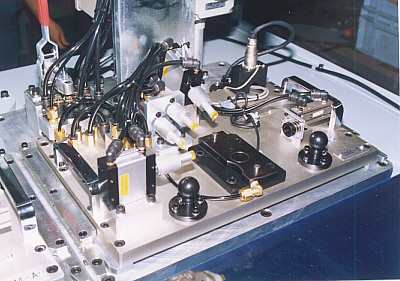

□ 卓上式パレット治具 1
● 配管、配線は卓上で行います。
● 装置を安価に製作できますが、安全の確保が課題です。
● 装置を安価に製作できますが、安全の確保が課題です。

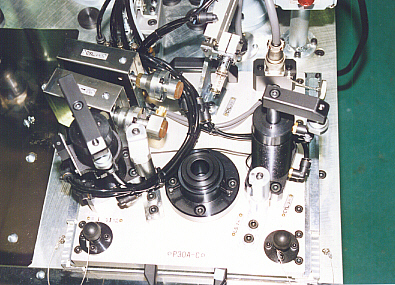

□ パレット治具 2
□ パレット治具 3
□ パレット治具 4
□ パレット治具 5

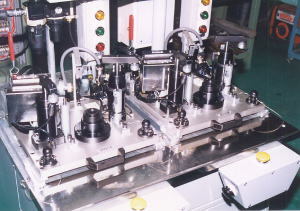

□ パレット治具装着例 1

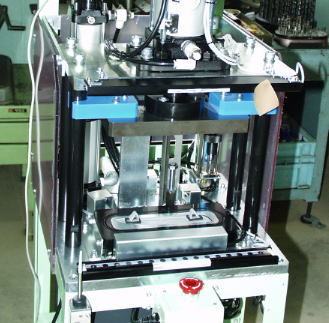

□ カプセル式治具例 1
● 前面上下にエリアセンサーを配置し、装置を安全に起動できるように設計された例です。
□ カプセル式治具例 2
● エリアセンサーで安全に起動できるように設計されています。
