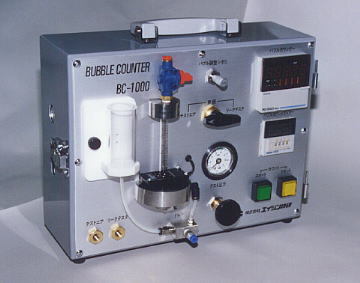

バブルカウンター
目で見る感度
●リークテスターの感度は
１．検査ワークの内容積
２．外部配管の容積
３．リークテスタ内部の管路容積
４．差圧検出器ダイアフラムの変位による容積変化
などに支配されます。
従って、一般に検出感度は、表面的な検査値・表示値からは解りません。
●このようなときに、実際のリーク量を泡として検出しながら測定することにより、
異なる体積を有する検査ワークの感度の比較が、容易に出来ると同時に、
感度を実感として認識できます。
●技術資料において、リーク量の理論値を計算し、
その結果を実際のリークテスタとこのバブルカウンターで確認することが出来ます。
□ 気泡テストの数値化とその計測方法
１ 気泡の体積測定

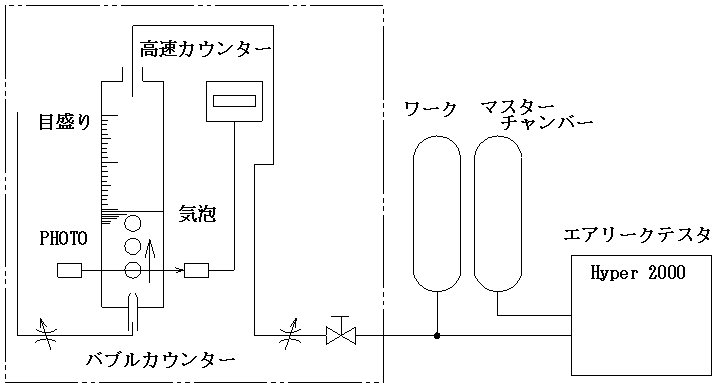

図１に正圧リークテスタの場合の気泡テスト装置の原理図を示す。エアリークテスタを用いる前は、水没検査にて、目視で気泡の有無を検査していた事が多かったと思います。そして、気泡として目視する事は出来ますが、それが実際に何［cc］なのか簡単に知る方法が無く、ユーザーにおかれても判定の基準を決定する根拠が、今一つ明確に出来ないという弱点が有りました。当社に於いては、この問題を根本的に追及するという理念を持って、この様な装置を考案し、実験を行いました。何でもない装置の様にも思われますが、観念的にこの位と思っていたものを、はっきりと数値として捕らえる事ができます。
絞り抵抗 ： リーク流量を調整する為のものです。
光センサー ： 気泡の発生を捕らえます。
カウンター ： 高速でカウントできる物です。
ノズル ： 交換する事により気泡の大きさを変えられます。
メスシリンダー ： 体積測定の為の目盛が付いています
リークした空気は気泡となって、メスシリンダー内を上昇します。この時の１ヶの気泡の体積をまず測定します。メスシリンダーの上部を密閉し、１［cc］又は２［cc］に達する気泡の数をカウントすればかなり正確に１ヶの気泡の微小体積を測定する事ができます。この様にして求めた気泡の体積は、
ＶB ＝ 0.010526［cc］
でした。以後本技術資料における実験ではこの数値を使用しています。
２ 正圧リークテスタによる気泡試験方法
① 図１のようにHyper2000と気泡テスト装置（バブルカウンター）を接続し、メスシリンダーの上部を開放します。
② コックを解放し、Hyper2000を手動操作で管路に圧力が充填されている状態にし、泡を見ながら絞りを調節して適切なリーク量にセットします。
③ コックを閉め、リークテスタを自動で起動させ、リークテスタの検査時間内に収まる適切な時間だけコックを解放し、実際にリークを発生させ、コックを閉じます。検査時間を長めにしておくと操作しやすくなります。
④ この時のカウンターに示された泡の個数とVBの積から、実際のリーク体積を知ることが出来ます。
⑤ Hyper2000のリーク検査値を読み取ります。この二つの数値を比較をすることで、実際のリーク量と検査値との相関関係が分かります。
⑥ 検査ワークの体積を変えて実験（実際にはマスターチャンバーを２個使用すると体積を可変出来るので便利。）
⑦ 実際のリーク量と、ワーク体積、表示値の関係が感覚的に捕らえることが できると同時に、理論値の正しさを確信することが出来ます。
□ 真空式リークテスターにおける気泡試験方法

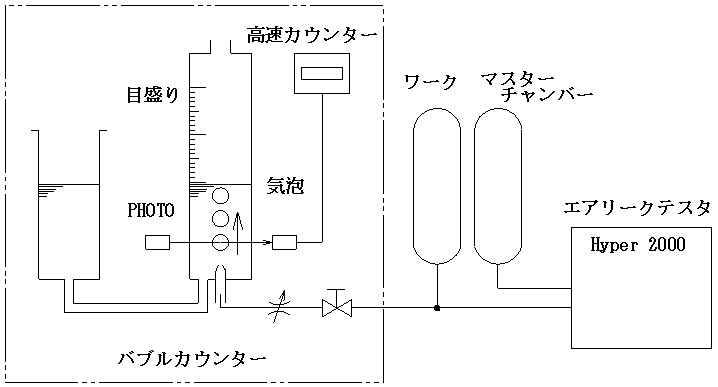

図２に真空式リークテスタにおける、気泡試験の原理を示します。気泡の体積は加圧の場合と同じと考えます。
② 後の操作は、正圧式リークテスタの時と全く同じです。
